用途简介

全自动端子截面分析系统是本公司针对线束行业品质检验而专门研发的一款精密检测分析设备，整套系统由自动端子切割设备、研磨设备、腐蚀清洗断面图像采集系统、线束端子图片测量分析系统等单元组成，采用人体力学设计，模块化组合，让操作更方便、快捷。全套检测系统可在 5 分钟内完成一个端子的处理分析，极大地提高了端子断面品质检验的速度。简易的操作、高品质的图像采集系统、精确的测量分析为您的生产保驾护航。高性能显微观测仪和专用软件可简单正确地测量长度﹑计算面积。

    超高清晰度观察物体时能产生正立的三维空间像，立体感强，成像清晰和宽阔，具有较长的工作距离;配置高精度线束端子图片测量分析系统,组合成高品质光学系统与高分辨率摄像头的完美组合，让断面图像更清晰，独特的定倍定档让测量更精确。

产品特点

精巧易携带，简单易操作、

高品质低失真的光学仪器图片摄取摸块低成本，快回报、

光学仪器的安全保护装置，便于运输全自动切割模块、

带有超亮的白光LED光源，低热带有微调的高速打磨模块、

带有微调的X Y Z轴测量桌面可选电解腐蚀模块人性化的夹具固定器、

高精度的校正尺保护外盖的设计，增加了操作的安全性、

500 万像素的摄像头USB 2.0

主要技术参数

1.精密切割研磨台（含专业夹具）电机 0~4000rpm

3.端子截面显微分析倍数： 0.7-4.5X

4.视频总放大倍率：45~450X

5.电线的适用范围：0.01m㎡~30m㎡可选配到150 m㎡

6.电源：AC100V~AC240V

7.成像工业相机：高清500万工业相机

8.成像系统软件：X-12Scan全自动一键扫描自动测量软件（有效减少人工误差及大大提高效率）

9.切割片规格：Φ105X0.5mm

10.研磨砂纸：1200#

11.标准夹具：0.01m㎡~150m㎡

12.标准检定尺

13.线束端子专用腐蚀液

14.线束端子电解台（选配）

15.照明光源：全白可调LED照明装置(冷光)

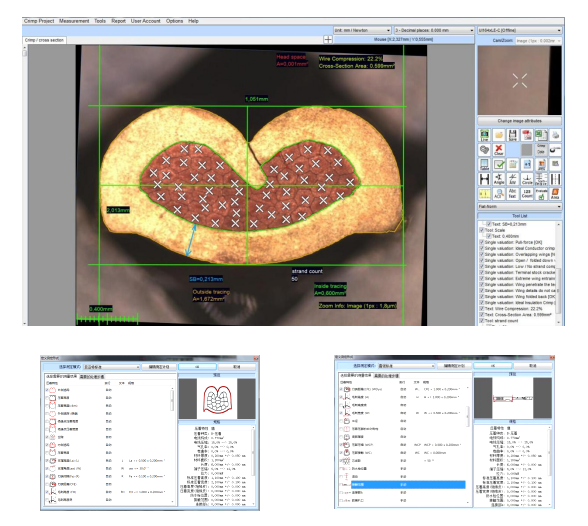

1.X-12Scan本软件采用行业最先进一键式全自动扫描系统

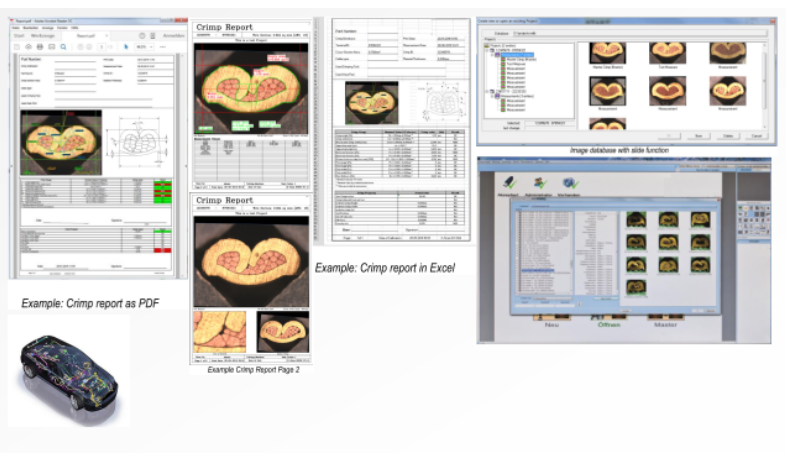

2.X-12Scan测量比以前更快捷更方便：C/H、C/W、C/R、壁厚、毛刺宽度、毛刺高度、压缩比、间隙比、线芯和角度测量，一键式测试数据马上出来。

3.X-12Scan报告比以前更加专业和完整,完全满足各大汽车业，新能源汽车，家电业，IT周边行业各项权威认证。

4.X-12Scan软件植入了测试项目的对比信息资料，统一料号线束进行对比，直观明显的比较出不良差异

5.X-12Scan软件可与其他机械测量工具（千分尺）通信，可以采集测量数据进行测试对比（更有效的提高生产的品质方便快捷确认）

6.X-12Scan软件并增加了端子压接后的对称度检测等等诸多功能。
