  • 线束端子截面分析仪
线束端子截面分析仪

整个测量流程分为:C/H、C/W、C/R、壁厚、毛刺宽度、毛刺高度、压缩比、间隙比、线芯和角度测量,一键式测试数据马上出来。

报告比以前更加专业和完整,采用与德国德尔福合作开发最新端子检测系统。我们在软件里边植入了这套系统后,软件可以自动判定该端子压接是否合格

全国热线

189-6621-7234

一体式端子截面分析仪是本公司针对线束行业品质检验而专门研发的一款精密检测分析设备,整套系统由端子切割设备、研磨设备、腐蚀清洗断面图像采集系统、线束端子图片测量分析系统等单元组成,采用人体力学设计,模块化组合,让操作更方便、快捷。全套检测系统可在 5 分钟内完成一个端子的处理分析,极大地提高了端子断面品质检验的速度。简易的操作、高品质的图像采集系统、精确的测量分析为您的生产保驾护航。高性能显微观测仪和专用软件可简单正确地测量长度﹑计算面积。

    超高清晰度观察物体时能产生正立的三维空间像,立体感强,成像清晰和宽阔,具有较长的工作距离;配置高精度线束端子图片测量分析系统,组合成高品质光学系统与高分辨率摄像头的完美组合,让断面图像更清晰,独特的定倍定档让测量更精确。

主要技术参数

1. 端子截面分析:日本进口无段式变焦光学系统

2. 视频总倍率:45~500X

3. 电线的适用范围:0.01m㎡~120mm2

4. 电源:AC100V~AC240V

5. 成像系统:日本工业高清视频系统  500万

6. 切割片规格:Φ105X0.5mm(德国进口、细腻耐用)

7. 研磨砂纸:1200#

8. 标准夹具:0.01—120mm2

9. 精密一体式自动切割研磨设备,德国电机 0~4000rpm无极调速(我司独有专利技术)

10. 专业端子截面分析软件Section-MS含加密锁及光盘(我司独有专利技术)

11. 专用级高精度基准尺:0.01/10mm

12. 端子腐蚀:液体清洗(5S完成)

13. 照明光源:全白可调LED照明装置

14. 外形尺寸:W500 * D350 * H350

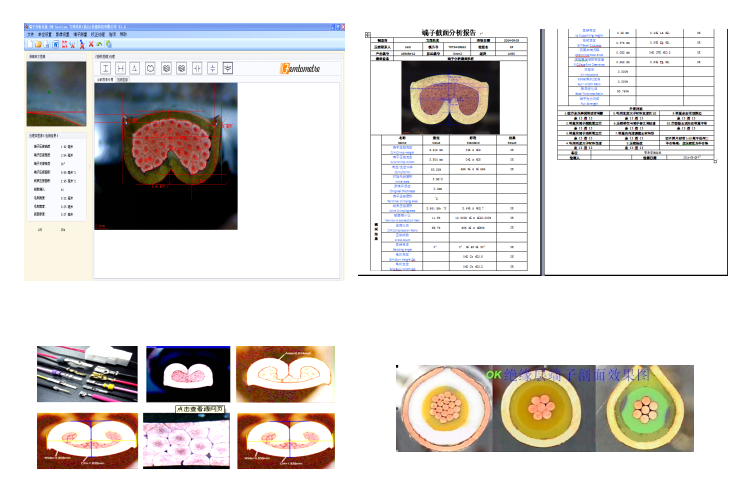

最新端子截面分析软件V1.3版本主要在测量和报告上做出了很大的改进,主要有以下特点:

1.测量比以前更快捷更方便,整个测量流程分为:C/H、C/W、C/R、壁厚、毛刺宽度、毛刺高度、压缩比、间隙比、线芯和角度测量,一键式测试数据马上出来。

2.报告比以前更加专业和完整,采用与德尔福合作开发最新端子检测系统。我们在软件里边植入了这套系统后,软件可以自动判定该端子压接是否合格。
